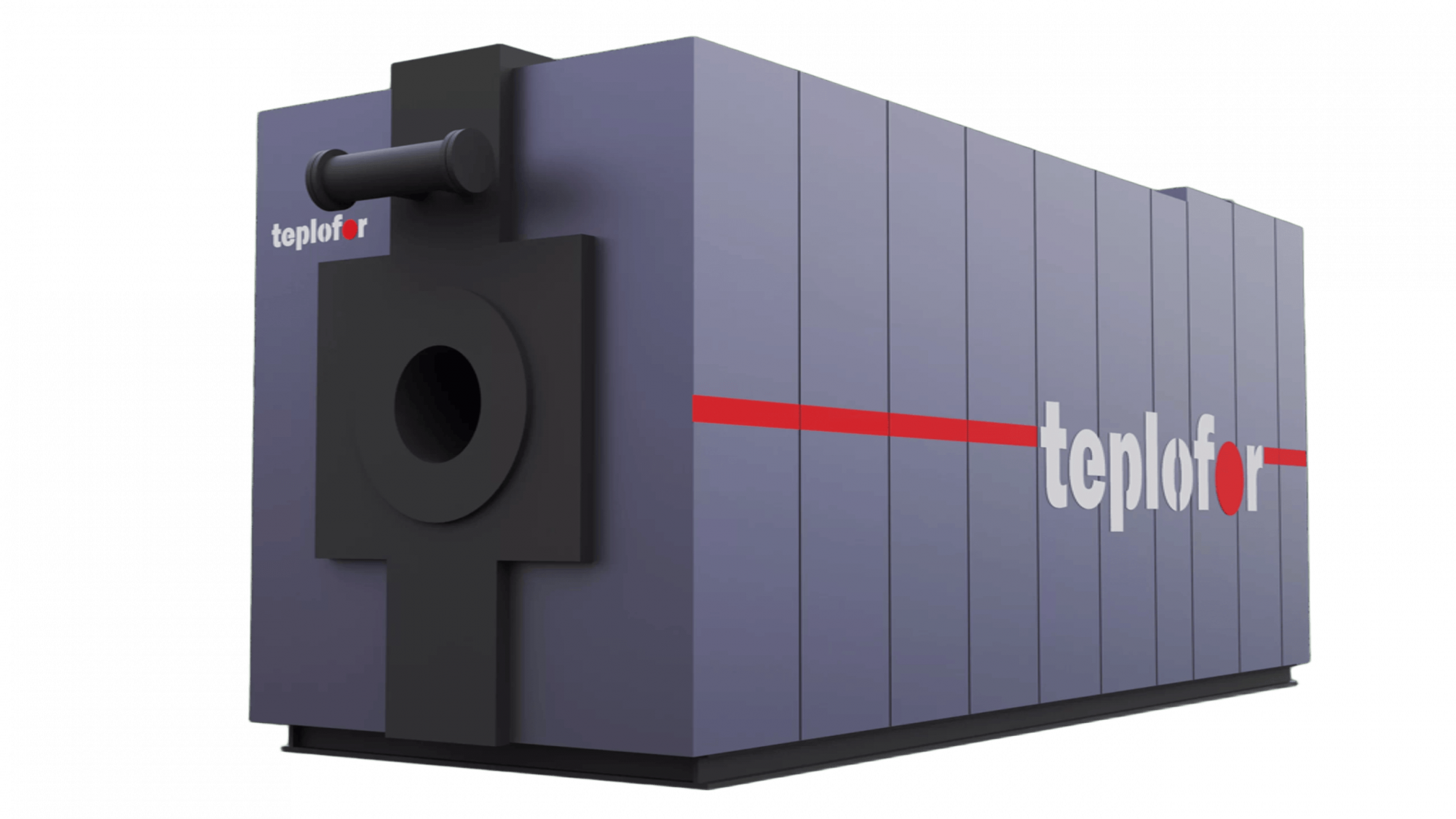

Промышленный водотрубный котел Gigalex

Промышленные водотрубные котлы тоннельного и L-образного типа Gigalex предназначены для производства горячей воды под давлением до 1,6 МПа и с температурой 115 и 150 °C.

Котлы изготовлены в газоплотном исполнении с горизонтальной компоновкой. Выбор материалов для изготовления деталей основан на расчете прочности элементов котла, работающих под давлением, сделанным в соответствии с нормами расчета на прочность стационарных котлов и трубопроводов пара и горячей воды РД 10-249-98, утвержденным Ростехнадзором.

В котле принудительная циркуляция воды. Котел необходимо регулярно проверять на исправность и чистоту, а также контролировать надежность крепления всех фланцевых соединений трубопроводов.

Рабочие параметры должны соответствовать данным в таблице характеристик. Режимы работы котла изменяются согласно режимной карте и предустановкам системы АСУ ТП. Автоматика котельной должна поддерживать заданные параметры и устойчивый режим работы котла, обеспечивая его защиту при возникновении аварийных ситуаций. Система водогрейных водотрубных котлов позволяет эффективно передавать тепло от дымовых газов к воде и уменьшить металлоемкость котла в целом.

Из-за большого объема топки низкая тепловая нагрузка топочного пространства. Это способствует полному сгоранию топлива и снижению выбросов оксидов азота. Котел Gigalex оснащен балансировочным клапаном для гидравлики.

Схема движения газов организована так, что конвективная поверхность нагрева состоит из одного или двух ходов газов, разделенных экраном, и боковыми стенами закрытыми трубами. Нагретые газы проходят через секции конвективного блока, где их температура снижается.

Во время работы котла в топочной камере создается избыточное давление. Герметичность котла обеспечивается блоками с газонепроницаемой конструкцией. На передней стороне котла расположен фланец для установки горелочного устройства.

Котел выполнен в газонепроницаемом исполнении, с легкой надетой теплоизоляцией из труб. Он обтянут ламинированным металлическим листом с защитным покрытием.
