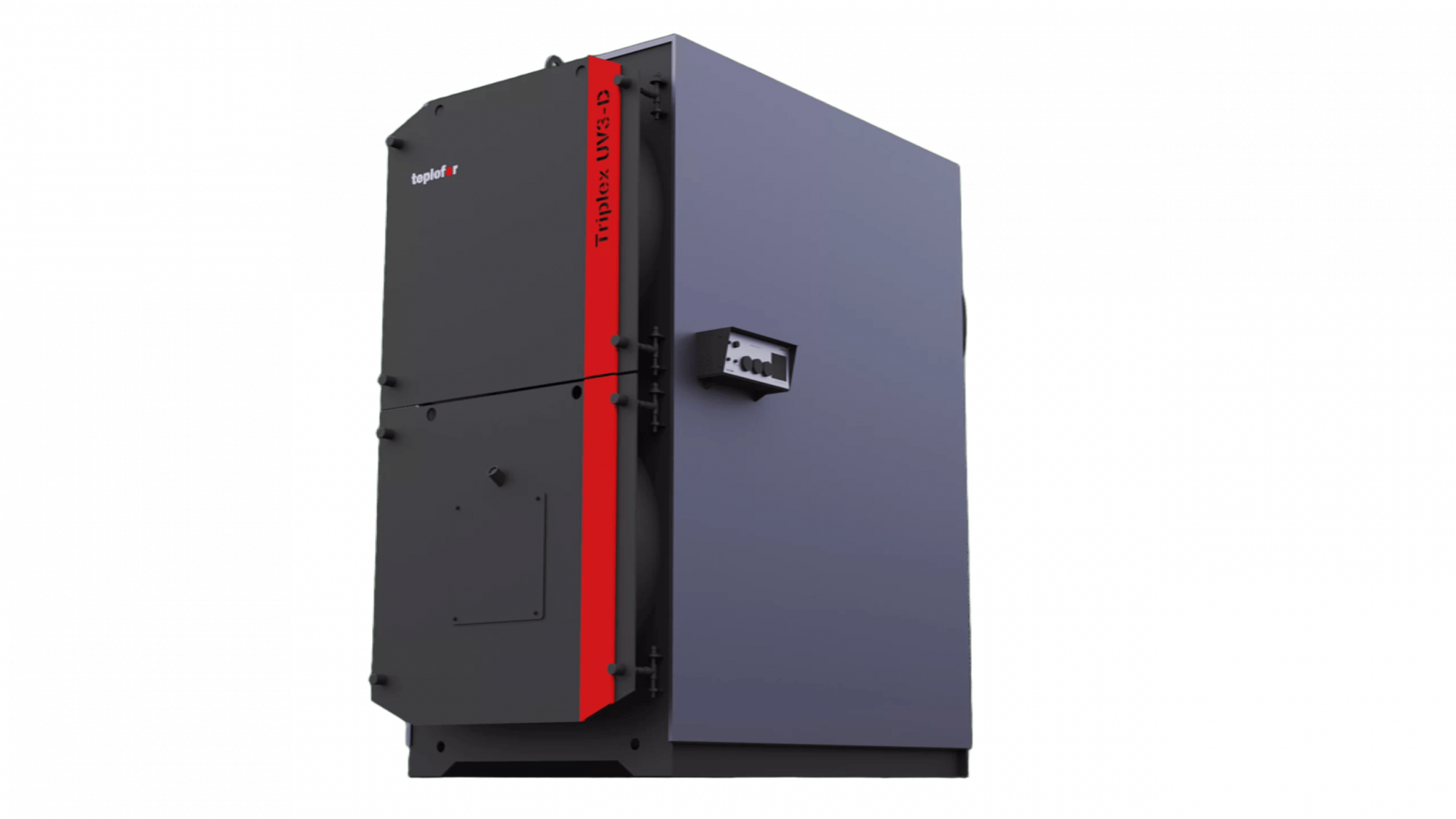

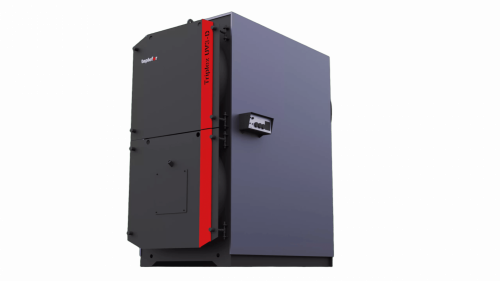

Водогрейный трехходовый котел Triplex UV3-D

Водогрейные жаротрубно-дымогарные стальные котлы типа Triplex UV3-D, спроектированные в одиннадцать типоразмеров — теплопроизводительностью от 0,1 до 1,25 МВт. Котлы могут эксплуатироваться на легком жидком или газообразном топливах, с максимальным нагревом теплоносителя до 115 °C. Предназначены для производства отопления и горячей воды. Подходят для работы на газообразном и жидком топливе. Конструкция котла выполнена из толстостенного металлического листа в газоплотном исполнении и работает под наддувом.

Для комплектации котлов могут быть использованы газовые, легкожидкотопливные и комбинированные автоматизированные горелочные устройства различных отечественных и зарубежных фирм, имеющие соответствующие технические характеристики.

По движению газов котлы являются трехходовыми. Первый ход газов представляет собой жаровую трубу цилиндрической формы с плоским днищем. С фронта первый ход газов закрыт поворотной камерой с установленной на ней горелкой. Первый ход газов соединен с расположенным над ним вторым ходом по средствам муфты, обеспечивающей поворот газов на 180 градусов.

Второй ход газов представляет собой жаровую трубу цилиндрической формы с плоским днищем. С фронта второй ход газов закрыт поворотной камерой, в которой выполнен переход в третий ход с поворотом газов на 180 градусов.

Третий ход газов изготовлен из труб, которые концентрично располагаются вокруг жаровой трубы второго хода. В трубах третьего хода газов установлены турбулизаторы, обеспечивающие турбулизацию потока газов и как следствие увеличение теплосъема, уменьшение температуры уходящих газов, увеличение КПД котла.

В жаровой трубе первого хода газов происходит горение смеси топлива и воздуха, подаваемой в котёл горелкой. Проходя последовательно все три хода газов, продукты горения охлаждаются и удаляются из котла через газоход, расположенный в верхней части задней стенки котла. Между газоходами и корпусом котла, состоящего из двух, расположенных друг над другом, подчиненных цилиндрических барабанов с соединительной муфтой, циркулирует рабочая жидкость. Рабочая жидкость по средствам теплообмена, охлаждая продукты горения, нагревается до рабочих температур 95 или 115°C.
